포스트 프로세스 한 패스로 아웃라인과 포커스 링

“지금 뭘 잡을 수 있는지 안 보인다”는 피드백을 받고 인터랙션 하이라이트를 만들었다. 쉬운 길은 포스트 프로세스 패스를 하나 더 얹는 것이지만, 패스는 그대로 프레임 비용이다. 그래서 이미 있는 아웃라인 머티리얼 한 패스 안에서 세피아 아웃라인과 노란 포커스 링을 같이 그리는 쪽으로 갔다. 이 글에서는 그 구현과, 따라온 트러블슈팅 두 건 — 화면 가장자리에 점선이 끼던 아티팩트와 Live Coding 크래시 — 을 이야기하려 한다.

기술 구현 — 패스 하나로 아웃라인과 링을 같이

튜터 피드백 중 “상호작용 가능한 가구에 포커스하면 하이라이트를 줘라”가 있었다. 가장 쉬운 길은 하이라이트 전용 포스트 프로세스 패스를 하나 더 붙이는 것이지만, 이미 화면엔 셀 셰이딩 밴딩 + 뎁스 아웃라인 PP가 돌고 있다. 패스를 늘리는 대신 기존 아웃라인 머티리얼 하나에 링을 통합하기로 했다.

아이디어: CustomStencil로 “이 픽셀은 포커스 대상”을 표시

포커스된 액터만 CustomDepthStencil 값을 1로 세팅하면, 포스트 프로세스에서 SceneTexture: CustomStencil(id 25)을 읽어 그 실루엣을 알 수 있다. 실루엣 바깥 1픽셀만 칠하면 딱 테두리 링이 된다.

핵심 HLSL (기존 뎁스 아웃라인 계산 뒤에 이어붙임):

float2 uvC = GetDefaultSceneTextureUV(Parameters, 25);
float  hC  = SceneTextureLookup(uvC, 25, false).r;   // 자기 픽셀 스텐실
// hR/hL/hU/hD = HighlightWidth 픽셀만큼 오프셋한 이웃 4방향 스텐실 샘플
float isT  = step(0.5, hC);                           // 자기 픽셀이 대상인가
float nbor = max(max(hR, hL), max(hU, hD));           // 이웃 중 대상이 있나
float ring = (1.0 - isT) * step(0.5, nbor);           // 나는 대상 아님 + 이웃은 대상 = 실루엣 '바깥' 1링
col = lerp(col, HighlightColor, ring * HighlightOpacity);

(1.0 - isT) * step(0.5, nbor)가 링의 정의다. 내 픽셀은 스텐실 대상이 아닌데(1-isT) 이웃 중 하나는 대상(nbor≥0.5) → 나는 실루엣 딱 바깥 한 줄. 이러면 실루엣 내부는 안 칠하고 바깥 테두리만 얇게 감싼다. 오프셋 폭 HighlightWidth가 링 두께다.

오프셋 샘플링은 뎁스 아웃라인에서 쓴 그대로 GetDefaultSceneTextureUV로 UV를 얻고 텍셀 크기만큼 밀어 4방향을 뜬다. 뎁스 아웃라인과 완전히 같은 샘플링 인프라를 재사용했으니 실질 추가 비용은 스텐실 룩업 몇 번뿐이다.

C++ 훅 체인 — 스캔부터 스텐실 토글까지

머티리얼이 스텐실을 읽으니, C++ 쪽은 “포커스된 액터의 스텐실을 1로 켜고 나머지는 끈다”만 하면 된다. 체인은 이렇다.

GrabComponent::ScanBestTarget   // 박스 트레이스 + 스코어링 (기존 코드)
  └→ ITCInteractable::Execute_OnFocus / OnUnfocus   // 인터페이스 디스패치
       └→ 각 액터: SetCustomDepthStencilValue(1)
                   SetRenderCustomDepth(true / false)

ScanBestTarget은 이미 있던 코드(플레이어 앞을 박스 트레이스해서 상호작용 후보를 점수화)라 손대지 않았다. 새로 한 건 인터페이스 이벤트를 받는 쪽의 구현이다.

파일	이전 상태	이번 작업
TCCarriableFurniture	OnFocus/OnUnfocus 빈 스텁	스텐실 1 토글 구현 ← 실제 레벨 가구의 정체
FurnitureActor::SetHighlight	더미 함수	구현
InteractableDoor / TCBatItem / TCMapInteractable	커스텀뎁스만 토글	스텐실 값 1 추가로 셰이더 기준 통일

기존 액터들은 커스텀뎁스는 켜고 있었지만 스텐실 값을 안 넣고 있었다. 셰이더가 스텐실 1을 기준으로 링을 그리니, 모든 상호작용 액터의 스텐실 값을 1로 통일하는 게 이번 작업의 절반이었다.

반전: 레벨 가구 22개는 전부 TCCarriableFurniture였다

여기가 이날의 함정이었다. 나는 레벨에 놓인 가구 22개가 전부 CatchCharacter 플러그인의 FurnitureActor(→ BP_Furniture_Box)일 거라 생각하고 FurnitureActor::SetHighlight부터 구현했다. 그런데 레벨 가구에는 링이 전혀 뜨지 않았다. 레벨의 박스 액터들을 하나씩 열어 실제 클래스를 확인해 보니, 박스들은 애초에 FurnitureActor가 아니라 전부 TCCarriableFurniture 기반이었다. BP 이름(BP_Furniture_Box)만 보고 부모 클래스를 단정한 게 함정. 정작 채워야 할 건 FurnitureActor::SetHighlight가 아니라 TCCarriableFurniture의 빈 OnFocus/OnUnfocus 스텁이었고, 이 스텁이 비어 있었기 때문에 아무리 셰이더와 스캔이 맞아도 링이 안 떴다. 빈 스텁을 채운 순간 링이 켜졌다.

교훈: BP 이름만 보고 부모 클래스를 단정하지 마라. 하이라이트가 안 뜨면 셰이더보다 먼저 액터의 실제 클래스 계층부터 확인해야 한다 — 이벤트를 받는 쪽이 빈 스텁이면 나머지가 다 맞아도 아무 일도 일어나지 않는다.

전제 조건과 검증

• 전제 조건: r.CustomDepth=3 (Enabled with Stencil). 스텐실을 안 쓰는 모드면 셰이더가 읽을 값 자체가 없다.
• 검증: 먼저 디테일 패널에서 가구 메시의 Render CustomDepth와 스텐실 값(1)을 수동으로 토글해 셰이더가 링을 제대로 그리는지부터 격리 검증했다. 그다음 PIE에서 가구에 다가가 포커스가 잡히면 링 ON, 시선을 돌리면 OFF가 되는지로 C++ 훅 체인을 확인했다.
• 컴파일 루프: Live Coding으로 에디터 재시작 없이 C++를 컴파일하고 MSVC 진단을 바로 확인하며 반복을 빠르게 돌렸다.

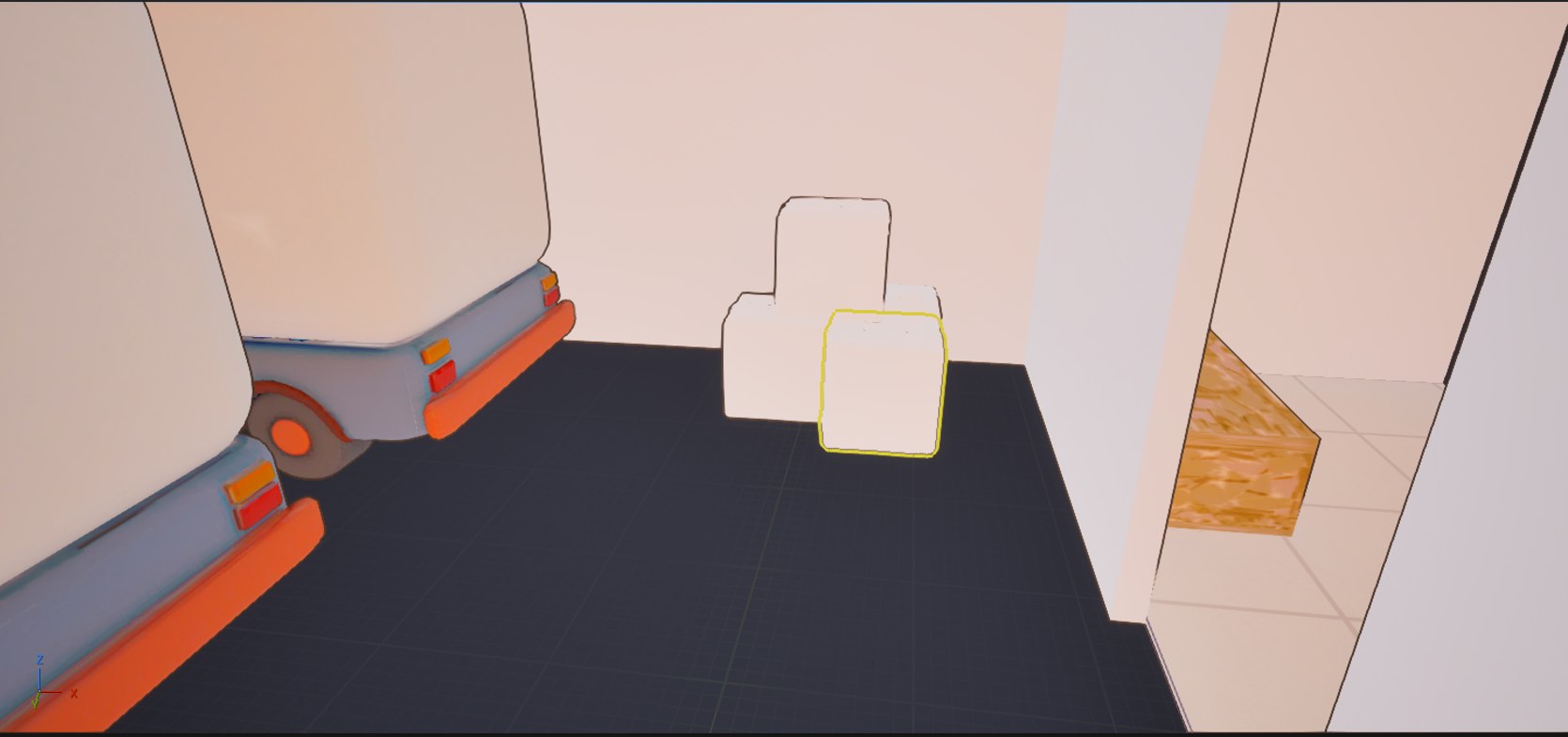

아래가 완성 결과다. 포커스된 박스만 노란 링, 나머지 상호작용 대상은 세피아 아웃라인만.

트러블슈팅 1 — 화면 가장자리에 점선이 낀다

링을 켜니 새 증상이 나왔다. 스텐실 실루엣이 화면 경계에 걸치면 그 경계를 따라 노란 점선이 생겼다.

원인: 이웃 샘플 UV를 saturate(uv ± texel)로 클램프하고 있었다. 화면 가장자리에서는 uv + texel이 1을 넘어 saturate에 잘리면서 이웃 샘플이 자기 픽셀 위치로 접혀 들어온다. 그러면 nbor가 자기 스텐실 값을 보게 되고, 경계 라인을 따라 링 판정이 거짓으로 켜져 점선이 뜬다.

수정 (1픽셀 경계 가드): 픽셀이 화면 어느 가장자리든 HighlightWidth + 1픽셀보다 가까우면 링을 죽인다.

float2 vUV     = GetViewportUV(Parameters);
float2 edgePix = min(vUV, 1.0 - vUV) * View.ViewSizeAndInvSize.xy;  // 4변 중 가장 가까운 경계까지 픽셀 거리
ring *= step(HighlightWidth + 1.0, min(edgePix.x, edgePix.y));      // 경계 밴드 안이면 0

min(vUV, 1.0 - vUV)는 각 축에서 “가까운 쪽 경계까지의 정규화 거리”이고, 뷰 크기를 곱해 픽셀 거리로 바꾼다. 오프셋 폭 + 1픽셀 여유보다 안쪽에 있을 때만 링을 살리니, 클램프가 접히는 밴드에서는 링이 아예 안 그려진다.

검증: 에디터 카메라 요(yaw)를 틀어 박스를 화면 왼쪽 경계에 반쯤 걸쳐놓고 뷰포트에서 확인 — 점선 없이 링이 프레임 밖으로 깔끔히 빠졌다.

트러블슈팅 2 — Live Coding 크래시

C++ 훅을 반복 컴파일하며 Live Coding 패치가 두 개(patch_0, patch_1) 쌓였다. 이 상태에서 레벨을 전환하니 에디터가 Exception 0x80000003으로 크래시했다.

로그에는 Cannot find image section .voltbl이 찍혔는데, 이건 MSVC/Live Coding의 알려진 노이즈로 직접 원인이 아니다(voltbl은 컨트롤 플로우 가드용 섹션이라 없어도 무방). 진짜 원인은 여러 패치가 쌓인 채로 하는 레벨 전환 자체의 불안정성.

재시작하자 런처가 소스 파일이 DLL보다 최신임을 감지해 콜드 리빌드를 돌렸고, 이번엔 훅 코드가 임시 패치가 아니라 정식 DLL에 정상 포함됐다. DLL과 소스 파일 타임스탬프를 비교해 확인:

Live coding: NoChanges   // 소스 = DLL 최신, 더 패치할 게 없음 → 콜드 빌드가 최종 반영됨

패치 상태가 정리되고 나니 이후로는 안정적이었다. 교훈: Live Coding 패치가 쌓인 상태에서 레벨 전환은 위험하다. 여러 번 컴파일했다면 한 번 콜드 빌드로 정리하는 게 최종 안정 상태다. 크래시가 오히려 강제 콜드 빌드를 유도해 전화위복이 된 셈.

같은 날 잡은 PostLogin 로비 킥 버그는 이 글의 주제와 달라 덜어냈다. 로비와 게임 맵 사이의 트래블 문제는 로비에서 다음 맵을 미리 로드했더니에서 이어서 다룬다.

정리 — 이 구현에서 남은 것

1. 하이라이트는 패스를 늘리지 말고 스텐실로 기존 아웃라인에 얹는다. (1-isT) * step(0.5, nbor)가 실루엣 바깥 1링의 정의다 — 내 픽셀은 대상 아님 + 이웃은 대상. 상호작용 액터의 스텐실 값을 1로 통일하는 게 절반의 일.
2. BP 이름만 보고 부모 클래스를 단정하지 마라. 레벨 가구 22개의 진짜 클래스는 TCCarriableFurniture였고, 채워야 할 곳은 그 빈 OnFocus/OnUnfocus 스텁이었다. 하이라이트가 안 뜨면 셰이더보다 액터의 실제 클래스 계층부터 확인하자.
3. 경계 클램프는 이웃 샘플을 자기 픽셀로 접는다. 오프셋 샘플링 링·아웃라인은 뷰포트 UV 기반 1픽셀 경계 가드로 프레임 가장자리를 죽여야 점선이 안 생긴다.
4. Live Coding 패치가 쌓인 상태에서 레벨 전환은 위험하다. 여러 번 컴파일했다면 콜드 빌드로 정리하는 게 최종 안정 상태 — .voltbl 로그는 알려진 노이즈라 직접 원인으로 오독하지 말 것.
5. 하드 트래블은 PostLogin, 심리스 트래블은 HandleSeamlessTravelPlayer. 로그인 훅 조건은 두 경로 차이를 고려해야 하고, 난입 차단 같은 게이트는 Playing 페이즈로 한정해야 한다(Logout의 기록 조건과 대칭).

핵심 요약 — 새 포스트 프로세스 패스를 추가하는 대신 CustomStencil을 읽어 기존 아웃라인 머티리얼 하나에 하이라이트 링을 얹었고, 하이라이트가 안 뜨는 원인은 셰이더가 아니라 실제 가구 클래스(TCCarriableFurniture)의 빈 OnFocus 스텁이었다. 오후의 로비 킥 버그는 하드 트래블만 PostLogin을 탄다는 구조를 이해하고 나니 Playing 페이즈 게이트 한 줄로 끝났다.
